碳化硅（SiC）作為第三代半導體材料，憑借其優異的物理和化學特性，在電力電子、航空航天、新能源汽車等領域展現出了巨大的應用潛力。碳化硅晶片的制備，從原料的合成到晶片的清洗封裝，是一項復雜而精細的工程，是這一系列高科技應用的基礎裝。本文將用一篇文章給大家梳理清楚碳化硅晶片的加工工藝流程。

一、原料合成

     碳化硅晶片的制備，始于高純硅粉和高純碳粉的精準配比。這兩種原料，如同構建高樓大廈的基石，其純度與配比直接決定了最終晶片的品質。在合成過程中，將這兩種粉末按一定比例混合后，置于高溫環境中進行反應。溫度，這個至關重要的因素，被精確控制在2,000℃以上，以確保反應能夠充分進行。

     高溫下，硅粉與碳粉發生化學反應，生成碳化硅顆粒。這一過程，不僅僅是簡單的化學結合，更是對原料純度的極致考驗。生成的碳化硅顆粒，經過后續的破碎、清洗等工序，被進一步細化成滿足晶體生長要求的高純度碳化硅微粉。這些微粉，如同種子般，孕育著未來晶體的成長。

二、晶體生長

     有了高純度的碳化硅微粉，接下來便是晶體生長的關鍵步驟。這里，我們采用的是物理氣相傳輸法（PVT法），一種高效且精確的晶體生長技術。

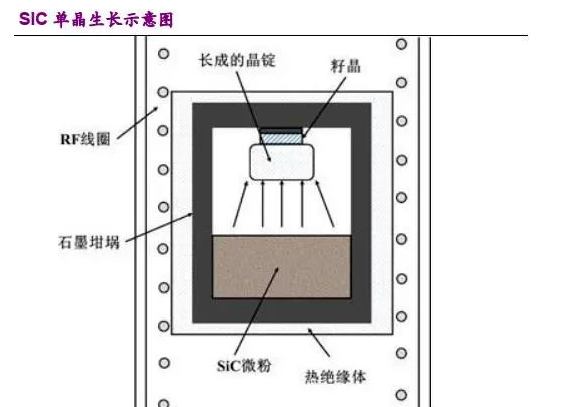

     晶體生長爐，這個看似普通的設備，卻隱藏著無數科技奧秘。在爐內，高純碳化硅微粉和籽晶被巧妙地放置在圓柱狀密閉的石墨坩堝中，分別位于下部和頂部。通過電磁感應加熱，坩堝內的溫度迅速攀升至2,000℃以上，形成一個高溫環境。

     而真正的奧秘在于溫度梯度的控制。通過精確調控籽晶處的溫度，使其略低于下部微粉處的溫度，從而在坩堝內形成了一個軸向的溫度梯度。這一溫度梯度，如同一位無形的向?qū)?，引?dǎo)著高溫下升華形成的Si2C、SiC2、Si等氣相物質，沿著溫度降低的方向移動，最終在籽晶上結晶形成圓柱狀的碳化硅晶錠。

三、晶錠加工

     晶錠的生長完成后，接下來便是對其進行加工處理。首先，使用X射線單晶定向儀對晶錠進行定向，確保后續加工的準確性。隨后，經過磨平、滾磨等工序，晶錠被加工成標準直徑尺寸的碳化硅晶體。這一過程，如同對一塊粗糙的玉石進行雕琢，使其逐漸展現出璀璨的光芒。

四、晶體切割

     切割，是碳化硅晶體走向晶片的關鍵一步。在這里，我們采用了多線切割設備，這種設備以其高效、精確的切割能力而聞名。通過多線切割，碳化硅晶體被切割成厚度不超過1mm的薄片。這些薄片，如同蟬翼般輕盈，卻蘊含著巨大的能量和潛力。

五、晶片研磨

     切割后的晶片，表面往往存在著一定的不平整和粗糙度。為了得到更加完美的晶片，我們采用了金剛石研磨液對其進行研磨處理。通過不同顆粒粒徑的金剛石研磨液，晶片的表面逐漸被磨平至所需的平整度和粗糙度。這一過程，如同對一幅畫作進行細膩的打磨，使其更加完美無瑕。

六、晶片拋光

     拋光，是晶片制備中至關重要的一步。通過機械拋光和化學機械拋光方法的結合，我們得到了表面無損傷的碳化硅拋光片。拋光后的晶片，表面如鏡般光滑，反射出耀眼的光芒。這一步驟，不僅提升了晶片的外觀品質，更為其后續的應用提供了堅實的保障。

七、晶片檢測

     為了確保晶片的品質，我們采用了多種先進的檢測儀器對其進行全面檢測。光學顯微鏡、X射線衍射儀、原子力顯微鏡等設備，如同醫生的眼睛般，對晶片的微管密度、結晶質量、表面粗糙度、電阻率等各項參數進行精確測量。非接觸電阻率測試儀、表面平整度測試儀、表面缺陷綜合測試儀等設備，則進一步確保了晶片的翹曲度、彎曲度、厚度變化、表面劃痕等參數的合格性。通過這些檢測，我們能夠準確判定晶片的質量等級，為后續的應用提供有力支持。

八、晶片清洗

     清洗，是晶片制備的最后一步。在這一步驟中，我們以清洗藥劑和純水對碳化硅拋光片進行清洗處理，去除其上殘留的拋光液等表面沾污物。隨后，通過超高純氮?dú)夂退Ω蓹C(jī)將晶片吹干、甩干。這一過程，如同對一位即將走上舞臺的舞者進行最后的裝扮，使其以最完美的姿態呈現在世人面前。

     清洗完成后，晶片被封裝在潔凈的片盒內，并在超凈室內進行保存，等待著被下游廠商即開即用。
