晶圓鍵合技術，作為半導體制造領域的一項核心技術，通過化學與物理的雙重作用，將兩塊經過鏡面拋光的晶圓（同質或異質）緊密結合，形成穩固的共價鍵連接。這一技術不僅巧妙地解決了晶格失配難題，還為三維集成、微機電系統（MEMS）、光電子器件等多個前沿領域的發展鋪設了堅實的基石。然而，晶圓鍵合的成功并非易事，它依賴于一系列復雜且精細的鍵合條件。本文旨在深入剖析這些條件，從幾何、機械、物理、化學及能量等多個維度，為理解晶圓鍵合的成功要素提供有價值的參考。

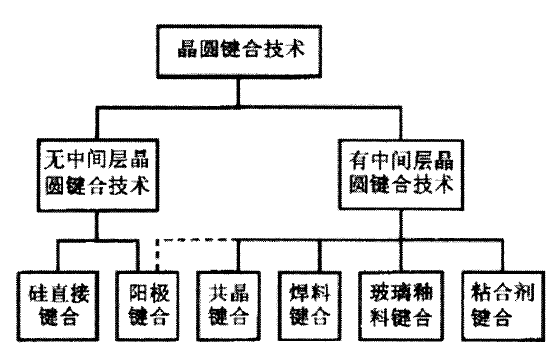

一、晶圓鍵合技術概覽

晶圓鍵合技術，簡而言之，是通過特定工藝，將兩塊或多塊晶圓在特定條件下緊密結合，形成穩定的化學鍵連接。該技術不僅實現了不同材料間的無縫結合，還解決了晶格失配、熱膨脹系數不匹配等關鍵問題，為半導體器件的多樣化制造提供了無限可能。在三維集成、MEMS、光電子器件及傳感器等領域，晶圓鍵合技術已成為不可或缺的關鍵技術。

二、影響鍵合質量的多元因素

晶圓鍵合的質量受到多種內外因素的共同影響：

內在因素

• 化學吸附狀態：晶片表面的化學吸附物質對鍵合界面的形成至關重要，它們可能影響鍵合強度。
• 平整度：晶片的平整度是確保鍵合質量的關鍵，不平整的晶片表面可能導致鍵合界面出現空隙，從而降低鍵合強度。
• 粗糙度：晶片的粗糙度同樣對鍵合質量有顯著影響，過高的粗糙度可能增加鍵合界面的缺陷，進而降低鍵合強度。

外在因素

• 溫度：適當?shù)逆I合溫度能促進鍵合界面的化學反應，提高鍵合強度；但過高的溫度可能導致晶片變形或引入熱應力。
• 時間：足夠的鍵合時間能確保鍵合界面的充分反應；但過長的時間可能導致晶片表面氧化或引入雜質。
• 壓力：適當?shù)膲毫δ芸朔砻嫫鸱?，增加表面原子間的成鍵密度；但過高的壓力可能導致晶片破裂。

三、晶圓鍵合成功的核心條件

晶圓鍵合的成功依賴于以下基本條件：

• 幾何條件：晶片的表面平整度和彈性模量差異應盡可能一致，以減少界面空隙和缺陷，避免熱膨脹系數不匹配產生的應力。
• 機械條件：晶片的表面粗糙度應達到納米級別，通常需通過化學機械研磨（CMP）等高精度加工技術實現，以提高表面的平滑度和粗糙度。
• 物理條件：晶片內部的缺陷和雜質需通過CMP等技術去除，以確保晶片的內部質量，避免影響鍵合質量。
• 化學條件：晶片表面的潔凈度和化學吸附狀態至關重要，需進行嚴格的清洗和去污處理，以確保表面的潔凈度和符合鍵合要求的化學吸附狀態。
• 能量條件：鍵合過程中的熱處理和熱應力問題需嚴格控制，確保熱處理的均勻性和穩定性，降低熱應力對晶片的影響。

四、未來展望與挑戰

隨著半導體器件尺寸的不斷縮小和集成度的不斷提高，晶圓鍵合技術面臨著前所未有的挑戰。為了應對這些挑戰，業界正嘗試引入新的表面處理技術、優化鍵合參數和工藝條件、開發新的鍵合材料和結構等方式，以提高鍵合質量和可靠性。同時，納米技術和三維集成技術的發展也為晶圓鍵合技術帶來了更多的應用機遇和挑戰。未來，晶圓鍵合技術將繼續在半導體制造領域發揮重要作用，推動半導體技術的持續進步和創新。
