mems器件加工過程【硅時代】
點擊量:2684 日期:2020-12-18 編輯:硅時代
mems器件加工是根據產品需要,在各類襯底(硅襯底,玻璃襯底,石英襯底,藍寶石襯底等等)制作微米級微型結構的加工工藝。微納傳感器加工工藝制作的微型結構主要是作為各類傳感器和執行器等,其中更加器件原理需要而制作的可動結構(齒輪,懸臂梁,空腔,橋結構等等)以及各種功能材料,本質上是將環境中的各種特征參數(溫度,壓力,氣體,流量等等)變化通過微型結構轉化為各種電信號(電壓,電阻,電流等等)的差異,以實現小型化高靈敏的傳感器和執行器。

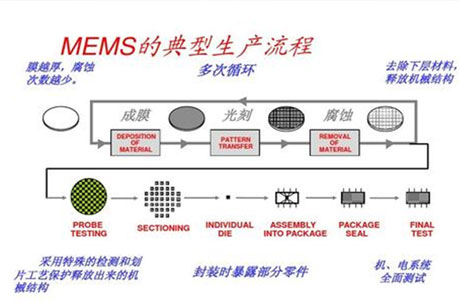

包括以下主要工藝步驟:
首先是薄膜沉積步驟(分為犧牲層和結構層),包括熱氧化,CVD,PVD,蒸發等常規IC工藝;
其次是定義圖像光刻工藝步驟;
最后是圖形轉移的刻蝕步驟,包括干法刻蝕和濕法刻蝕兩類;
以及犧牲層去除的釋放工藝,包括干法釋放和釋放釋放兩類
